جدول دما و فشار گاز R134a یکی از منابع کلیدی در حوزه تهویه مطبوع، یخچالسازی و سیستمهای تبرید بهشمار میآید. این جدول به تکنسینها و مهندسان کمک میکند تا در شرایط مختلف کاری، عملکرد سیستم را دقیقتر بررسی کرده و تنظیمات بهینهتری انجام دهند. R134a یکی از رایجترین گازهای مبرد است که بهدلیل ویژگیهای ترمودینامیکی مناسب، در بسیاری از کاربردهای صنعتی و خانگی استفاده میشود. آشنایی با ارتباط میان دما و فشار این گاز، نقش مهمی در جلوگیری از خطاهای فنی و افزایش بهرهوری سیستم دارد.
با استفاده از نرم افزار زیر می توانید با وارد کردن دما فشار متناظر با آن را مشاهده کنید و همچنین در ادامه مطلب جدول دما و فشار گاز R134a نیز آورده شده است.
جدول دما و فشار گاز R134a به شرح زیر است:
| Temp (°F) | Pressure (psig) | Temp (°C) | Temp (°F) | Pressure (psig) | Temp (°C) | |
|---|---|---|---|---|---|---|
| -49 | 18.4 (V) | -45.0 | 1 | 7.0 | -17.2 | |
| -48 | 18.0 (V) | -44.4 | 2 | 7.5 | -16.7 | |
| -47 | 17.6 (V) | -43.9 | 3 | 8.0 | -16.1 | |
| -46 | 17.3 (V) | -43.3 | 4 | 8.5 | -15.6 | |
| -45 | 16.9 (V) | -42.8 | 5 | 9.1 | -15.0 | |
| -44 | 16.5 (V) | -42.2 | 6 | 9.6 | -14.4 | |
| -43 | 16.1 (V) | -41.7 | 7 | 10.2 | -13.9 | |
| -42 | 15.7 (V) | -41.1 | 8 | 10.8 | -13.3 | |
| -41 | 15.2 (V) | -40.6 | 9 | 11.3 | -12.8 | |
| -40 | 14.8 (V) | -40.0 | 10 | 11.9 | -12.2 | |
| -39 | 14.4 (V) | -39.4 | 11 | 12.5 | -11.7 | |
| -38 | 13.9 (V) | -38.9 | 12 | 13.1 | -11.1 | |
| -37 | 13.4 (V) | -38.3 | 13 | 13.8 | -10.6 | |
| -36 | 13.0 (V) | -37.8 | 14 | 14.4 | -10.0 | |
| -35 | 12.5 (V) | -37.2 | 15 | 15.0 | -9.4 | |
| -34 | 12.0 (V) | -36.7 | 16 | 15.7 | -8.9 | |
| -33 | 11.4 (V) | -36.1 | 17 | 16.4 | -8.3 | |
| -32 | 10.9 (V) | -35.6 | 18 | 17.0 | -7.8 | |
| -31 | 10.4 (V) | -35.0 | 19 | 17.7 | -7.2 | |
| -30 | 9.8 (V) | -34.4 | 20 | 18.4 | -6.7 | |
| -29 | 9.3 (V) | -33.9 | 21 | 19.1 | -6.1 | |
| -28 | 8.7 (V) | -33.3 | 22 | 19.9 | -5.6 | |
| -27 | 8.1 (V) | -32.8 | 23 | 20.6 | -5.0 | |
| -26 | 7.5 (V) | -32.2 | 24 | 21.3 | -4.4 | |
| -25 | 6.9 (V) | -31.7 | 25 | 22.1 | -3.9 | |
| -24 | 6.3 (V) | -31.1 | 26 | 22.9 | -3.3 | |
| -23 | 5.7 (V) | -30.6 | 27 | 23.7 | -2.8 | |
| -22 | 5.0 (V) | -30.0 | 28 | 24.5 | -2.2 | |
| -21 | 4.3 (V) | -29.4 | 29 | 25.3 | -1.7 | |
| -20 | 3.7 (V) | -28.9 | 30 | 26.1 | -1.1 | |
| -19 | 3.0 (V) | -28.3 | 31 | 26.9 | -0.6 | |
| -18 | 2.3 (V) | -27.8 | 32 | 27.8 | 0.0 | |
| -17 | 1.5 (V) | -27.2 | 33 | 28.6 | 0.6 | |
| -16 | 0.8 (V) | -26.7 | 34 | 29.5 | 1.1 | |
| -15 | 0.1 (V) | -26.1 | 35 | 30.4 | 1.7 | |
| -14 | 0.4 | -25.6 | 36 | 31.3 | 2.2 | |
| -13 | 0.7 | -25.0 | 37 | 32.2 | 2.8 | |
| -12 | 1.1 | -24.4 | 38 | 33.1 | 3.3 | |
| -11 | 1.5 | -23.9 | 39 | 34.1 | 3.9 | |
| -10 | 1.9 | -23.3 | 40 | 35.0 | 4.4 | |
| -9 | 2.4 | -22.8 | 41 | 36.0 | 5.0 | |
| -8 | 2.8 | -22.2 | 42 | 37.0 | 5.6 | |
| -7 | 3.2 | -21.7 | 43 | 38.0 | 6.1 | |
| -6 | 3.6 | -21.1 | 44 | 39.0 | 6.7 | |
| -5 | 4.1 | -20.6 | 45 | 40.1 | 7.2 | |
| -4 | 4.6 | -20.0 | 46 | 41.1 | 7.8 | |
| -3 | 5.0 | -19.4 | 47 | 42.2 | 8.3 | |
| -2 | 5.5 | -18.9 | 48 | 43.2 | 8.9 | |
| -1 | 6.0 | -18.3 | 49 | 44.3 | 9.4 | |
| 0 | 6.5 | -17.8 | 50 | 45.4 | 10.0 |
| Temp (°F) | Pressure (psig) | Temp (°C) | Temp (°F) | Pressure (psig) | Temp (°C) | |
|---|---|---|---|---|---|---|
| 51 | 46.6 | 10.6 | 76 | 80.2 | 24.4 | |
| 52 | 47.7 | 11.1 | 77 | 81.8 | 25.0 | |
| 53 | 48.9 | 11.7 | 78 | 83.4 | 25.6 | |
| 54 | 50.0 | 12.2 | 79 | 85.0 | 26.1 | |
| 55 | 51.2 | 12.8 | 80 | 86.7 | 26.7 | |
| 56 | 52.4 | 13.3 | 81 | 88.4 | 27.2 | |
| 57 | 53.6 | 13.9 | 82 | 90.0 | 27.8 | |
| 58 | 54.9 | 14.4 | 83 | 91.8 | 28.3 | |
| 59 | 56.1 | 15.0 | 84 | 93.5 | 28.9 | |
| 60 | 57.4 | 15.6 | 85 | 95.2 | 29.4 | |
| 61 | 58.7 | 16.1 | 86 | 97.0 | 30.0 | |
| 62 | 60.0 | 16.7 | 87 | 98.8 | 30.6 | |
| 63 | 61.3 | 17.2 | 88 | 100.6 | 31.1 | |
| 64 | 62.7 | 17.8 | 89 | 102.5 | 31.7 | |
| 65 | 64.0 | 18.3 | 90 | 104.3 | 32.2 | |
| 66 | 65.4 | 18.9 | 91 | 106.2 | 32.8 | |
| 67 | 66.8 | 19.4 | 92 | 108.1 | 33.3 | |
| 68 | 68.2 | 20.0 | 93 | 110.0 | 33.9 | |
| 69 | 69.7 | 20.6 | 94 | 112.0 | 34.4 | |
| 70 | 71.1 | 21.1 | 95 | 114.0 | 35.0 | |
| 71 | 72.6 | 21.7 | 96 | 115.9 | 35.6 | |
| 72 | 74.1 | 22.2 | 97 | 118.0 | 36.1 | |
| 73 | 75.6 | 22.8 | 98 | 120.0 | 36.7 | |
| 74 | 77.1 | 23.3 | 99 | 122.1 | 37.2 | |
| 75 | 78.7 | 23.9 | 100 | 124.2 | 37.8 | |
| ادامه مقادیر تا 150 درجه | ||||||
| 101 | 126.3 | 38.3 | 126 | 187.4 | 52.2 | |
| 102 | 128.4 | 38.9 | 127 | 190.2 | 52.8 | |
| 103 | 130.6 | 39.4 | 128 | 193.0 | 53.3 | |
| 104 | 132.8 | 40.0 | 129 | 195.8 | 53.9 | |
| 105 | 135.0 | 40.6 | 130 | 198.7 | 54.4 | |
| 106 | 137.2 | 41.1 | 131 | 201.6 | 55.0 | |
| 107 | 139.5 | 41.7 | 132 | 204.6 | 55.6 | |
| 108 | 141.7 | 42.2 | 133 | 207.6 | 56.1 | |
| 109 | 144.0 | 42.8 | 134 | 210.6 | 56.7 | |
| 110 | 146.4 | 43.3 | 135 | 213.6 | 57.2 | |
| 111 | 148.7 | 43.9 | 136 | 216.7 | 57.8 | |
| 112 | 151.1 | 44.4 | 137 | 219.8 | 58.3 | |
| 113 | 153.5 | 45.0 | 138 | 222.9 | 58.9 | |
| 114 | 156.0 | 45.6 | 139 | 226.0 | 59.4 | |
| 115 | 158.4 | 46.1 | 140 | 229.2 | 60.0 | |
| 116 | 160.9 | 46.7 | 141 | 232.5 | 60.6 | |
| 117 | 163.5 | 47.2 | 142 | 235.7 | 61.1 | |
| 118 | 166.0 | 47.8 | 143 | 239.0 | 61.7 | |
| 119 | 168.6 | 48.3 | 144 | 242.3 | 62.2 | |
| 120 | 171.2 | 48.9 | 145 | 245.7 | 62.8 | |
| 121 | 173.8 | 49.4 | 146 | 249.1 | 63.3 | |
| 122 | 176.5 | 50.0 | 147 | 252.5 | 63.9 | |
| 123 | 179.1 | 50.6 | 148 | 255.9 | 64.4 | |
| 124 | 181.8 | 51.1 | 149 | 259.4 | 65.0 | |
| 125 | 184.6 | 51.7 | 150 | 262.9 | 65.6 | |
(V) = Inches of Mercury Below Atmospheric Pressure

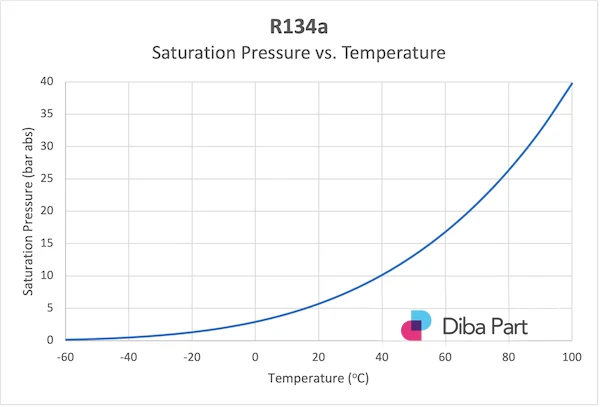

درک صحیح رابطه بین دما و فشار گاز R134a برای تنظیم بهینه عملکرد سیستمهای برودتی و جلوگیری از بروز مشکلات فنی ضروری است. استفاده از جدول دما و فشار، به متخصصان کمک میکند تا تصمیمهای دقیقتری در تعمیر، نگهداری و طراحی سیستمها بگیرند.
محاسبه دقیق دما و فشار در دستگاه های سرمایشی و تهویه مطبوعی که از کمپرسورهای دانفوس یا کمپرسور کوپلند استفاده می کنند اهمیت بالایی دارد.
